Digitale Geodaten

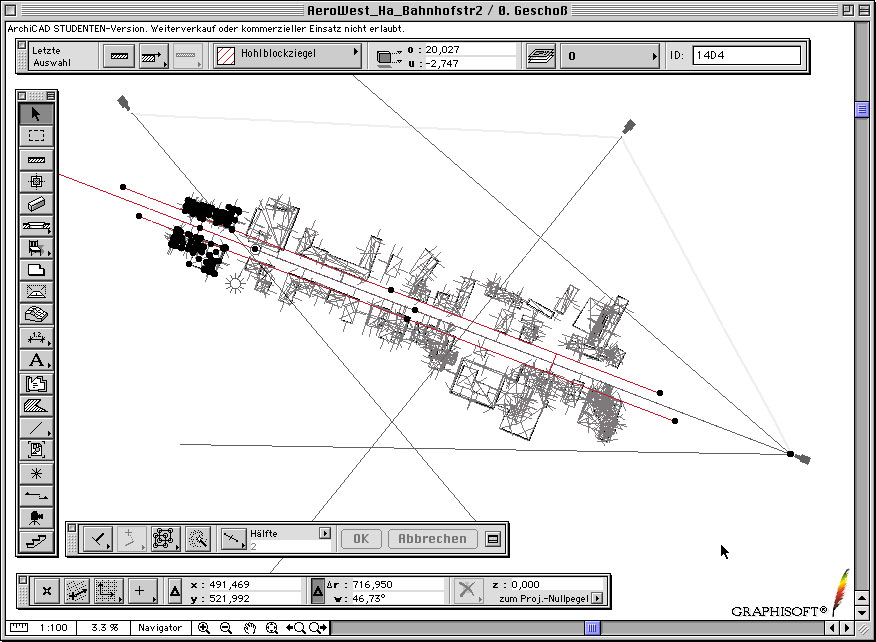

Geodaten in ArchiCAD / Draufsicht Rohdatenbasis
Sie sehen Geodaten in ArchiCAD 7.0 EDU. Es handelt sich um einen voll editierbaren Rohdatensatz von 3,1 MB.
Unabdingbare Voraussetzung für Stadtplanung, Freiraumplanung und vom Kataster noch nicht erfasster Strukturen.
Am Anfang steht die "Befliegung" bei klarer Sicht und geringer Belaubung um die Luftaufnahmen zu erhalten.
In jeder Luftaufnahme gibt es eine lotrechte Perspektive im Zentrum. Außerhalb davon werden Höhen sichtbar.
Die Geodäten von Aerowest.de lassen mit 60 % Überdeckung fotografieren um alle Orte mehrfach zu erhalten.
Per Photogrammetrie wird dann aus zwei Aufnahmen ein dreidimensionales Bild für den Auswerter sichtbar.
Die gesuchten Punkte der Gebäude werden "unter der Lupe" angepickt und als xyz Koordinaten im PC gesichert.
Der entst. Datensatz enthält die genaue Lage der betrachteten Objekte im Raum. Messtoleranz beträgt 3 - 10 cm.
Ein digitales Abbild der untersuchten Gebäude, Strukturen und Topographien. Die BRD hat hier Marktführerschaft.
